Nos produits et composants hydrauliques

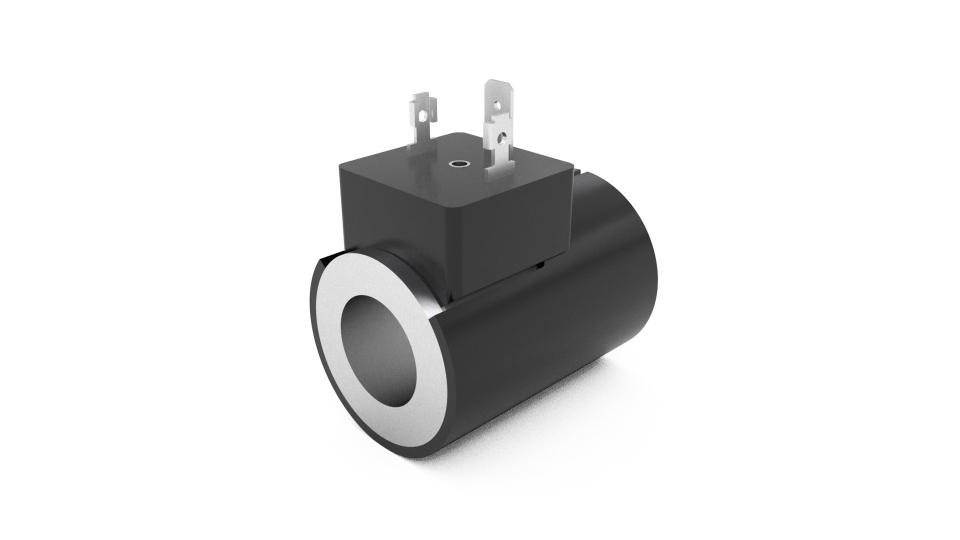

Bobines (Standard)
Catégorie du produit ou du composant : Valves de distribution | Accessoires
Bobines standard
| Puissance | 20W ÷ 45W |
| Degré de protection | IP 65 | IP 66 |
| Nombre d'excitation | 18000/h |
| Tolérance sur l'alimentation | ±10% |
| Température ambiante | -20°C ÷ 60°C |
| Excitation | 100% ED |
| Classe d’isolement | H |
Bobines (UL Recognized)
Catégorie du produit ou du composant : Valves de distribution | Accessoires
Bobines UL Recognized
| Puissance | 22W ÷ 27W |
| Degré de protection | IP 65 |
| Nombre d'excitation | 18000/h |
| Tolérance sur l'alimentation | -15% / +10% |
| Température ambiante | -25°C ÷ 50°C |
| Température max | 116°C ÷ 123°C |
| Excitation | 100% ED |
| Classe d’isolement | H |
| Poids | 0,215 Kg |

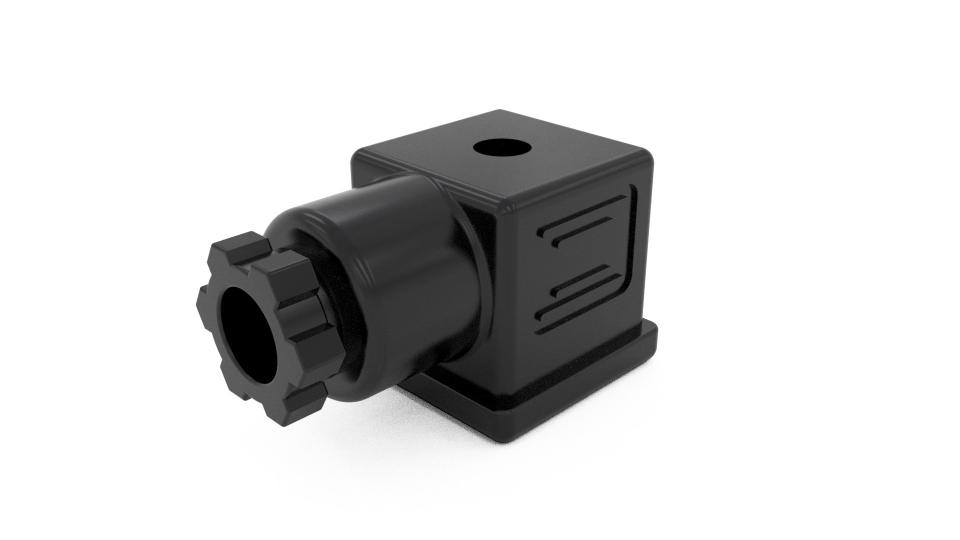

Connecteurs (Standard)
Catégorie du produit ou du composant : Valves de distribution | Accessoires
Connecteurs standard DIN 43650 / ISO 4400
| Degré de protection | IP 65 | IP 67 |
| Tension nominale AC | 250 V Max |
| Tension nominale DC | 300 V Max |
| Intensité max | 16A |
| Section câble max | 1.5 mm² |
| Température IP 65 | -40°C ÷ 90°C |
| Température IP 67 | -20°C ÷ 80°C |
| Presse-étoupe | PG9 | PG11 |
| Classe d'isolation | VDE 0110-1/89 |
XDP3
Catégorie du produit ou du composant : Valves de distribution | Distributeurs hydrauliques
Distributeur proportionnel à boucle ouverte à commande électrique CETOP 3
| Pression max (Orifices P/A/B) | 350 bars |
| Pression max (Orifice T) | 250 bars |
| Débit régulé | 8 / 15 / 25 / 40 l/min |
| Temps d'excitation relatif | Continu 100% ED |
| Degré de protection | IP 65 |
| Viscosité fluide | 10 ÷ 500 mm2/s |
| Température fluide | -20°C ÷ 75°C |
| Température ambiante | -20°C ÷ 70°C |
| Niveau max de contamination | classe 7 à 9 selon NAS 1638 avec filtre ß10≥75 |
| Poids (une bobine) | 1,7 Kg |
| Poids (deux bobines) | 2,9 Kg |
XDP5
Catégorie du produit ou du composant : Valves de distribution | Distributeurs hydrauliques
Distributeur proportionnel à boucle ouverte à commande électrique CETOP 5
| Pression max (Orifices P/A/B) | 320 bars |
| Pression max (Orifice T) | 250 bars |
| Pression max (Drainage externe S5) | 320 bars |
| Débit régulé | 45 / 60 / 100 l/min |
| Temps d'excitation relatif | Continu 100% ED |
| Degré de protection | IP 65 |
| Viscosité fluide | 10 ÷ 500 mm2/s |
| Température fluide | -20°C ÷ 75°C |
| Température ambiante | -20°C ÷ 70°C |
| Niveau max de contamination | classe 7 à 9 selon NAS 1638 avec filtre ß10≥75 |
| Poids (une bobine) | 4,97 Kg |
| Poids (deux bobines) | 6,55 Kg |
XD2
Catégorie du produit ou du composant : Valves de distribution | Distributeurs hydrauliques
Distributeur proportionnel à commande électrique CETOP 2
| Pression max (Orifices P/A/B) | 250 bars |
| Pression max (Orifice T) | 250 bars |
| Débit régulé | 1.5 / 6 l/min |
| Temps d'excitation relatif | Continu 100% ED |
| Degré de protection | IP 65 |
| Hystérésis Δp = 5 bars (P/A) | ≤ 13% du débit max |
| Viscosité fluide | 10 ÷ 500 mm2/s |
| Température fluide | -20°C ÷ 75°C |
| Niveau max de contamination | classe 8 selon NAS 1638 avec filtre ß10≥75 |
| Poids (une bobine) | 0,88 Kg |
| Poids (deux bobines) | 1,1 Kg |
XD3
Catégorie du produit ou du composant : Valves de distribution | Distributeurs hydrauliques
Distributeur proportionnel à commande électrique CETOP 3
| Pression max (Orifices P/A/B) | 350 bars |
| Pression max (Orifice T) | 250 bars |
| Débit régulé | 3 / 10 / 15 / 18 l/min |
| Temps d'excitation relatif | Continu 100% ED |
| Degré de protection | IP 65 |
| Hystérésis Δp = 5 bars (P/A) | ≤ 7% du débit max |
| Viscosité fluide | 10 ÷ 500 mm2/s |
| Température fluide | -20°C ÷ 75°C |
| Niveau max de contamination | classe 8 selon NAS 1638 avec filtre ß10≥75 |
| Poids (une bobine) | 1,5 Kg |
| Poids (deux bobines) | 1,7 Kg |
XP3
Catégorie du produit ou du composant : Valves de distribution | Distributeurs hydrauliques
Distributeur proportionnel à commande électrique CETOP 3
| Pression max | 350 bars |
| Débit max | 2,5 l/min |
| Température max ambiante | 50° C |
| Hystérésis max | <3% du débit nominal |
| Erreur de répétitivité | <2% |
| Résistance à 20°C (24V) | 24.6 Ohm |
| Résistance à 20°C (12V) | 7.2 Ohm |
| Courant max (24V) | 0.68A |
| Courant max (12V) | 1.25A |
| Type de protection | IEC 144 classe IP 65 |
| Niveau max de contamination | classe 8 selon NAS 1638 avec filtre ß10≥75 |
| Température fluide | -20°C÷75°C |
| Viscosité fluide | 10÷500 mm2/s |
| Poids | 1,4 Kg |
XDC3
Catégorie du produit ou du composant : Valves de distribution | Distributeurs hydrauliques
Distributeur proportionnel avec capteur de position à commande électrique CETOP 3
| Pression max (Orifices P/A/B) | 350 bars |
| Pression dynamique max (Orifice T) | 210 bars |
| Pression statique max (Orifice T) | 210 bars |
| Débit régulé | 8 / 15 / 25 / 40 l/min |
| Temps d'excitation relatif | Continu 100% ED |
| Degré de protection | IP 65 |
| Viscosité fluide | 10 ÷ 500 mm2/s |
| Température fluide | -20°C ÷ 75°C |
| Température ambiante | -20°C ÷ 70°C |
| Niveau max de contamination | classe 7 à 9 selon NAS 1638 avec filtre ß10≥75 |
| Poids (une bobine) | 1,94 Kg |
| Poids (deux bobines) | 2,55 Kg |
AD2E
Catégorie du produit ou du composant : Valves de distribution | Distributeurs hydrauliques
Distributeur tout ou rien à commande électrique CETOP 2
| Pression max (Orifices P/A/B) | 250 bars |
| Pression max (Orifice T) | 250 bars |
| Débit max | 20 l/min |
| Fréquence max. d'excitation | 3 Hz |
| Excitation | 100% ED |
| Viscosité fluide | 10 ÷ 500 mm2/s |
| Température fluide | -25°C ÷ 75°C |
| Température ambiante | -25°C ÷ 60°C |
| Niveau max de contamination | classe 10 selon NAS 1638 avec filtre ß25≥75 |
| Poids (une bobine) | 0,88 Kg |
| Poids (deux bobines) | 1,1 Kg |
AD3E
Catégorie du produit ou du composant : Valves de distribution | Distributeurs hydrauliques
Distributeur tout ou rien à commande électrique CETOP 3
| Pression max (Orifices P/A/B) | 350 bars |
| Pression max bobine DC (Orifice T) | 250 bars |
| Pression max bobine AC (Orifice T) | 160 bars |
| Débit max | 80 l/min |
| Fréquence max. d'excitation | 3 Hz |
| Excitation | 100% ED |
| Viscosité fluide | 10 ÷ 500 mm2/s |
| Température fluide | -25°C ÷ 75°C |
| Température ambiante | -25°C ÷ 60°C |
| Niveau max de contamination | classe 10 selon NAS 1638 avec filtre ß25≥75 |
| Poids (une bobine DC) | 1,65 Kg |
| Poids (deux bobines DC) | 2 Kg |
| Poids (une bobine AC) | 1,31 Kg |
| Poids (deux bobines AC) | 1,72 Kg |
ADB3E
Catégorie du produit ou du composant : Valves de distribution | Distributeurs hydrauliques
Distributeur tout ou rien à commande électrique CETOP 3
| Pression max (Orifices P/A/B) | 350 bars |
| Pression max bobine DC (Orifice T) | 160 bars |
| Pression max bobine AC (Orifice T) | 100 bars |
| Débit max | 60 l/min |
| Fréquence max. d'excitation | 3 Hz |
| Excitation | 100% ED |
| Viscosité fluide | 10 ÷ 500 mm2/s |
| Température fluide | -25°C ÷ 75°C |
| Température ambiante | -25°C ÷ 60°C |
| Niveau max de contamination | classe 10 selon NAS 1638 avec filtre ß25≥75 |
| Poids (une bobine) | 1,31 ÷ 1,46 Kg |
| Poids (deux bobines) | 1,72 ÷ 2,02 Kg |
AD5E
Catégorie du produit ou du composant : Valves de distribution | Distributeurs hydrauliques
Distributeur tout ou rien à commande électrique CETOP 5
| Pression max (Orifices P/A/B) | 350 bars |
| Pression max bobine DC (Orifice T) | 250 bars |
| Pression max bobine AC (Orifice T) | 160 bars |
| Débit max | 100 l/min |
| Fréquence max. d'excitation | 3 Hz |
| Excitation | 100% ED |
| Viscosité fluide | 10 ÷ 500 mm2/s |
| Température fluide | -25°C ÷ 75°C |
| Température ambiante | -25°C ÷ 60°C |
| Niveau max de contamination | classe 10 selon NAS 1638 avec filtre ß25≥75 |
| Poids (une bobine) | 3,5 ÷ 4 Kg |
| Poids (deux bobines) | 4,3 ÷ 5,1 Kg |
AD3O
Catégorie du produit ou du composant : Valves de distribution | Distributeurs hydrauliques
Distributeur tout ou rien à commande hydraulique CETOP 3
| Pression max (Orifices P/A/B) | 320 bars |
| Pression max (Orifice T) | 160 bars |
| Pression min de pilotage | 16 bars |
| Pression min de pilotage "DI" | 170 bars |
| Pression max de pilotage | 250 bars |
| Débit max | 60 l/min |
| Viscosité fluide | 10 ÷ 500 mm2/s |
| Température fluide | 0°C ÷ 75°C |
| Température ambiante | -25°C ÷ 60°C |
| Niveau max de contamination | classe 10 selon NAS 1638 avec filtre ß25≥75 |
| Poids (simple commande) | 1,5 Kg |
| Poids (double commande) | 2,3 Kg |
AD3L
Catégorie du produit ou du composant : Valves de distribution | Distributeurs hydrauliques
Distributeur tout ou rien à commande manuelle CETOP 3
| Pression max (Orifices P/A/B) | 320 bars |
| Pression max (Orifice T) | 160 bars |
| Débit max | 60 l/min |
| Angle levier | 2 x 17° |
| Viscosité fluide | 10 ÷ 500 mm2/s |
| Température fluide | -25°C ÷ 75°C |
| Température ambiante | -25°C ÷ 60°C |
| Niveau max. de contamination | classe 10 selon NAS 1638 avec filtre ß25≥75 |
| Poids | 1,2 Kg |
| Poids variante M1 | 1,8 Kg |
