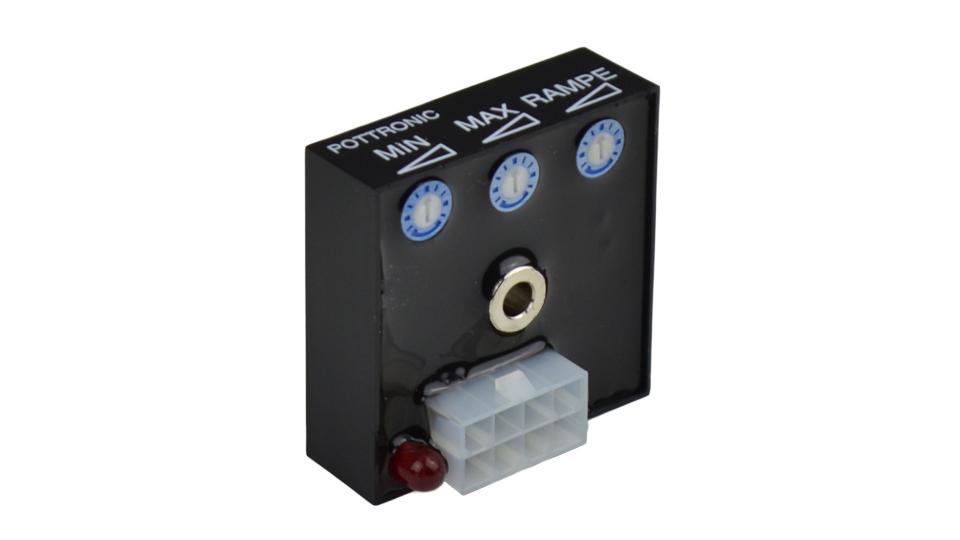

BE.500.100.100.009 - Photo (1)
BE.500.100.100.009 - Photo (2)

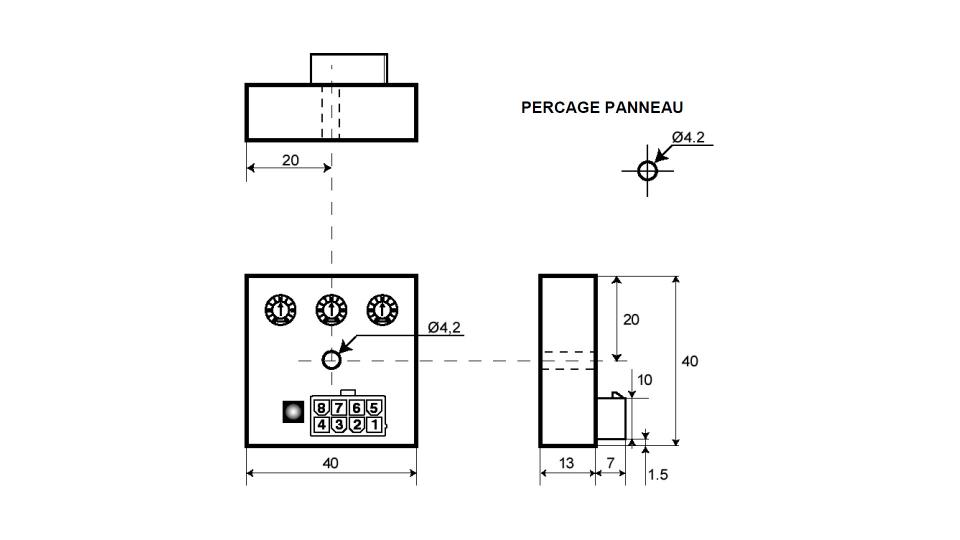

BE.500.100.100.009 - Encombrement

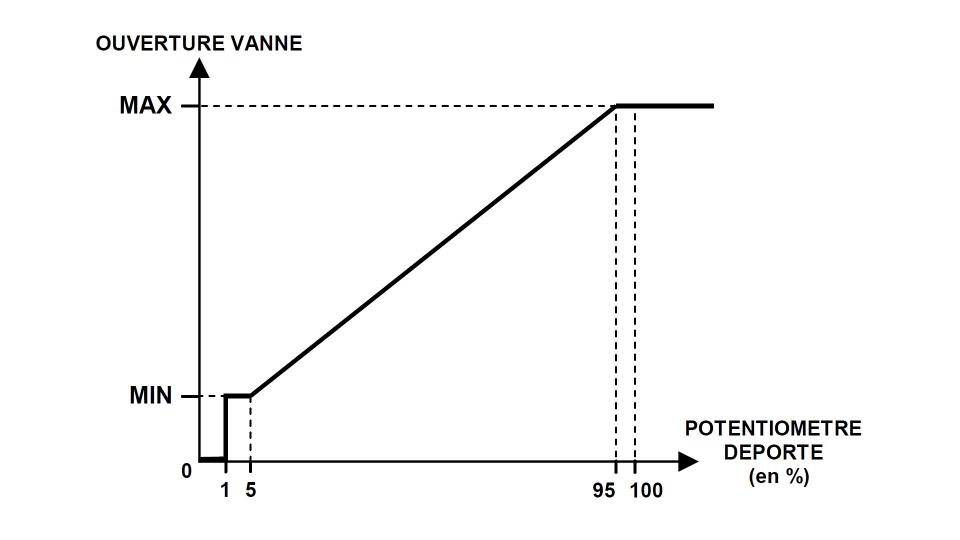

BE.500.100.100.009 - Fonctionnement
BE.500.100.100.009 - Schéma

BE.500.100.100.009
Catégorie du produit ou du composant : Électroniques | Cartes électroniques
Carte électronique 1PWM avec potentiomètre déporté

Tension d’alimentation 9 ÷ 32 VDC
Consommation hors vanne 1 ÷ 2 mA
Température de fonctionnement -40 ÷ +85 °C
Température de stockage -40 ÷ +90 °C
Courant d’alimentation de la vanne 0 ÷ 3 A
Dérive du courant de la vanne entre -30°C et +85°C 0 +/-0.5 %FS
Dérive du courant de la vanne entre 9V et 32V 0 +/-0.5 %FS
Réglage rampe 0 ÷ 10 s
Fréquence PWM 125 Hz
Poids 30 g
Présentation

Ce module régule le courant consommé par la bobine de la vanne en fonction de la position du potentiomètre de consigne câblé sur celui-ci. L’ouverture de la vanne proportionnelle évolue entre un seuil minimum et un seuil maximum définis par deux potentiomètres intégrés sur la face arrière. La bobine n’est plus alimentée lorsque le potentiomètre de consigne est à zéro. La rampe est réglable par un troisième potentiomètre intégré sur la face arrière. Une led rouge clignotante indique le bon fonctionnement du module.

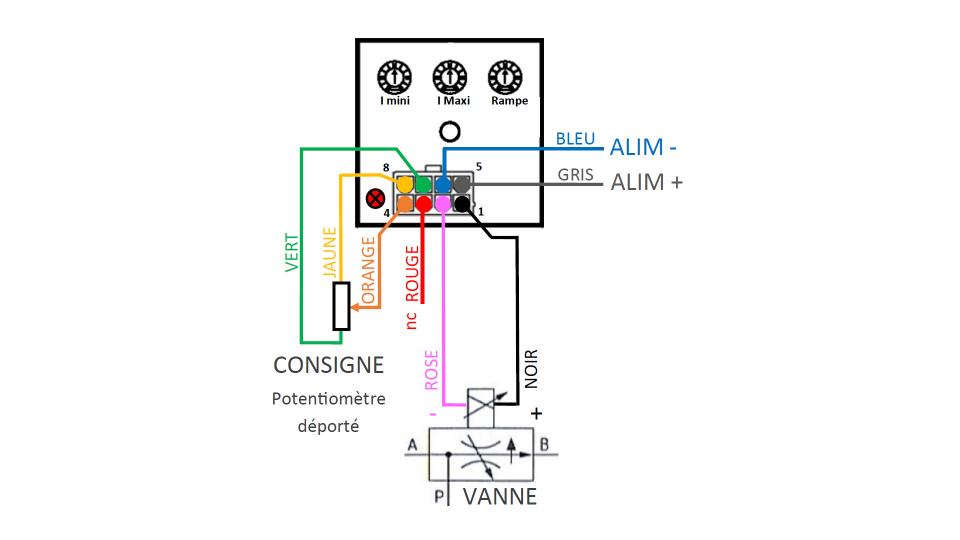

Schéma
Documentation
Fiche technique - BE.500.100.100.009
Télécharger
Catalogue - Électronique (Dana SAC France)
Télécharger
