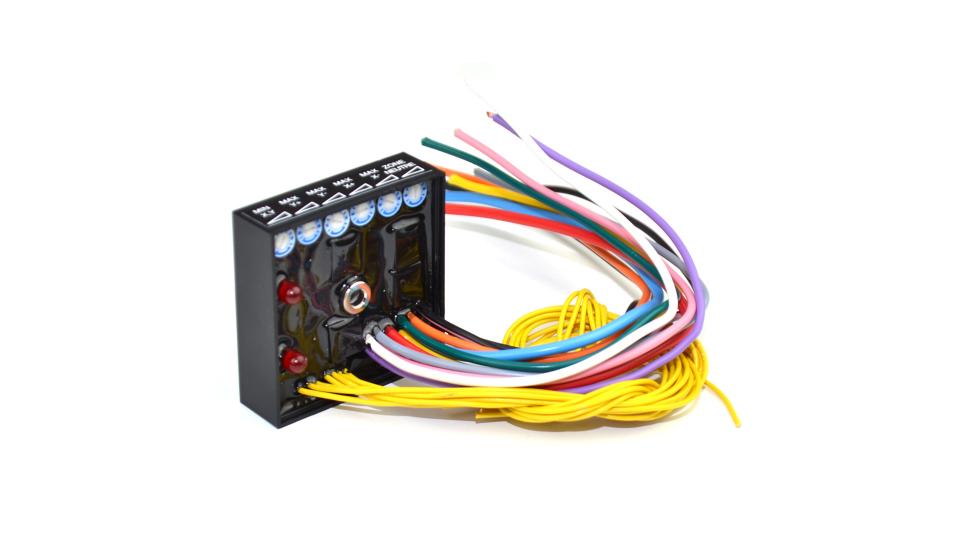

BE.500.100.100.023 - Photo (1)
BE.500.100.100.023 - Photo (2)

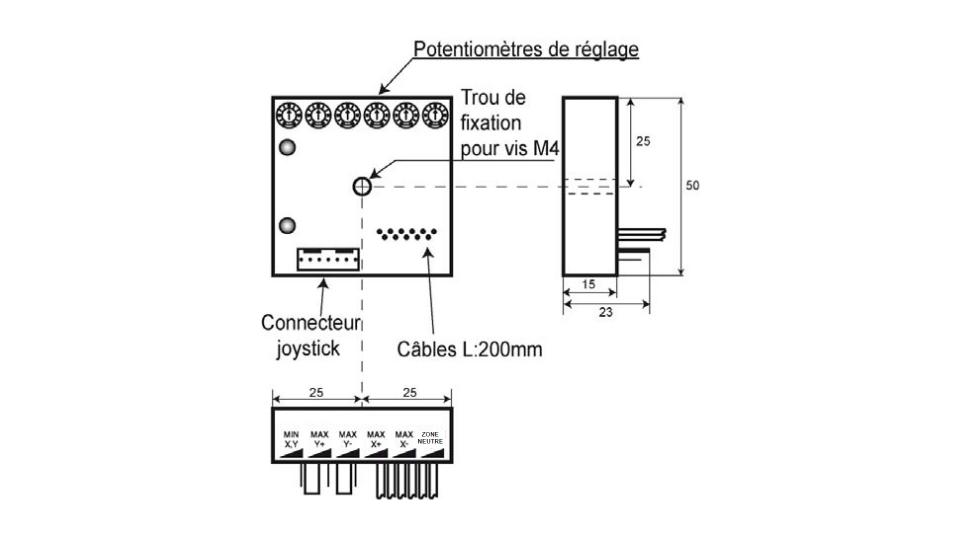

BE.500.100.100.023 - Encombrement

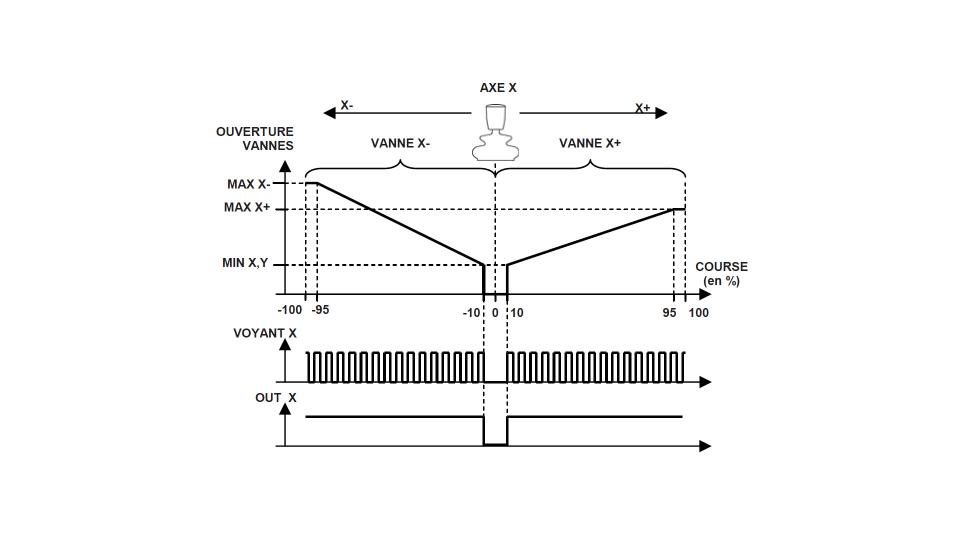

BE.500.100.100.023 - Fonctionnement (Axe X)

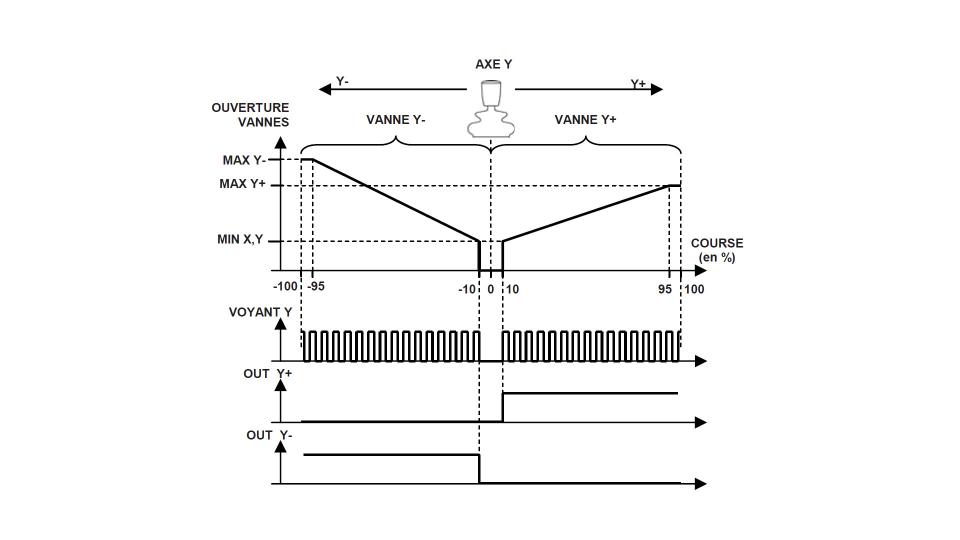

BE.500.100.100.023 - Fonctionnement (Axe Y)
BE.500.100.100.023 - Schéma

BE.500.100.100.023
Catégorie du produit ou du composant : Électroniques | Cartes électroniques
Carte électronique 4PWM pour joystick 2 axes

Tension d’alimentation 9 ÷ 32 VDC
Consommation hors vanne 1 ÷ 2 mA
Température de fonctionnement -30 ÷ +70 °C
Température de stockage -40 ÷ +90 °C
Courant d’alimentation de la vanne 0 ÷ 3 A
Dérive du courant de la vanne entre -30°C et +85°C 0 +/-0.5 %FS
Dérive du courant de la vanne entre 9V et 32V 0 +/-0.5 %FS
Présentation

Le module de puissance joystick commande directement 2 vannes proportionnelles sur l’axe Y, 2 vannes proportionnelles sur l’axe X et 3 vannes TOR. L’ouverture de chaque vanne est indépendante de la tension d’alimentation et de la température de l’huile car le module régule le courant consommé par chaque vanne. Sur les 2 axe Y et X, les ouvertures minimum et maximum de chaque vanne  proportionnelle sont réglées par 2 potentiomètres. Une zone neutre, autour du point de repos du joystick dans laquelle les vannes ne sont pas commandées, est réglable par un potentiomètre. 2 leds rouges clignotantes intégrées en face arrière indiquent le bon fonctionnement du module (1 pour chaque axe).

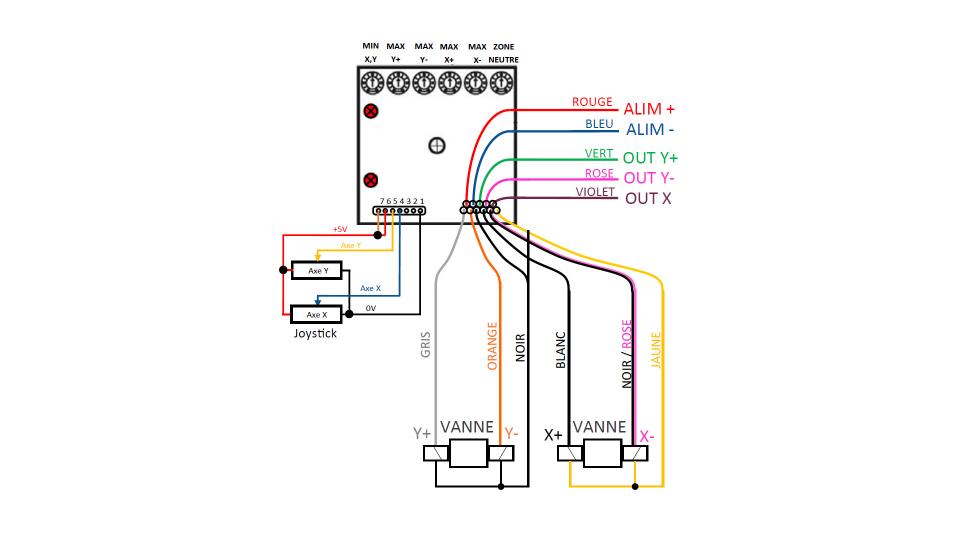

Schéma
Documentation
Fiche technique - BE.500.100.100.023
Télécharger
Catalogue - Électronique (Dana SAC France)
Télécharger
