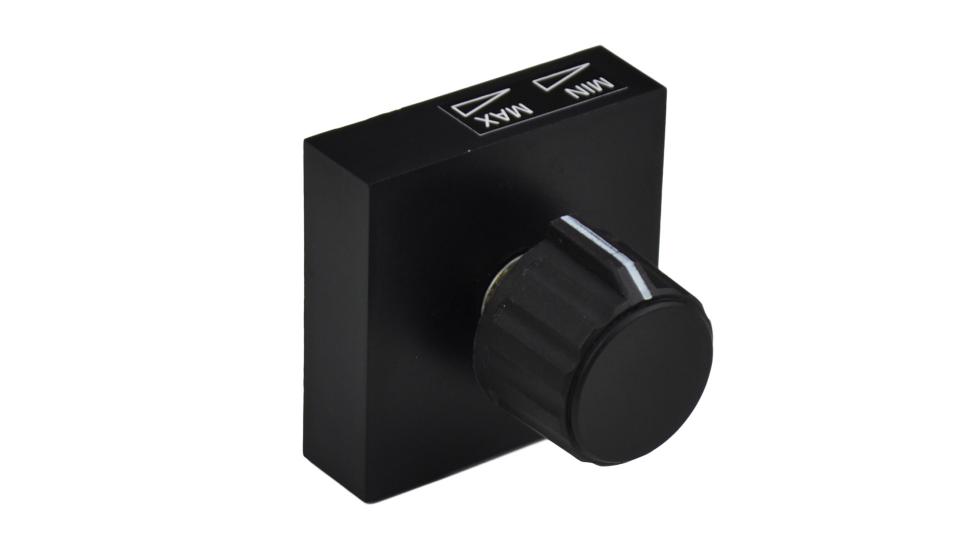

BE.500.100.100.007 - Photo (1)

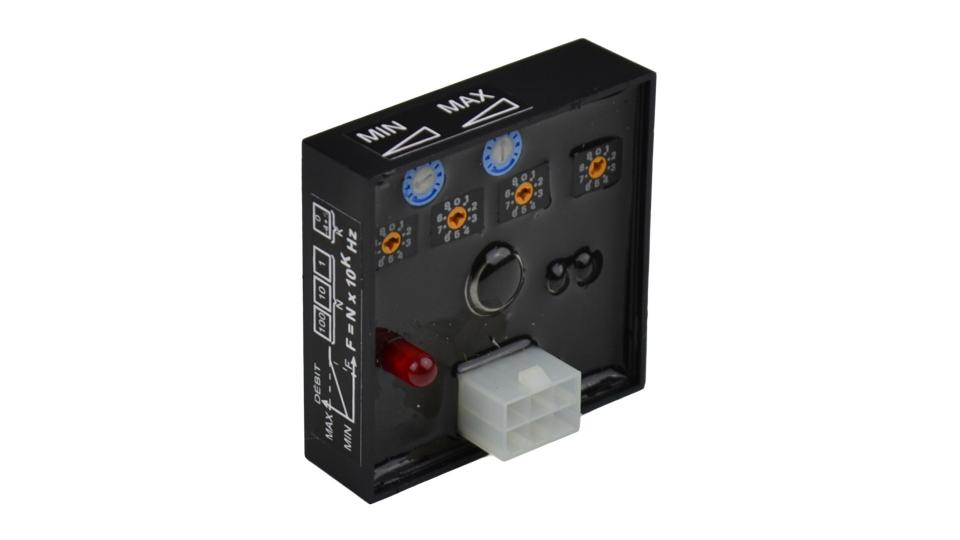

BE.500.100.100.007 - Photo (2)
BE.500.100.100.007 - Photo (3)

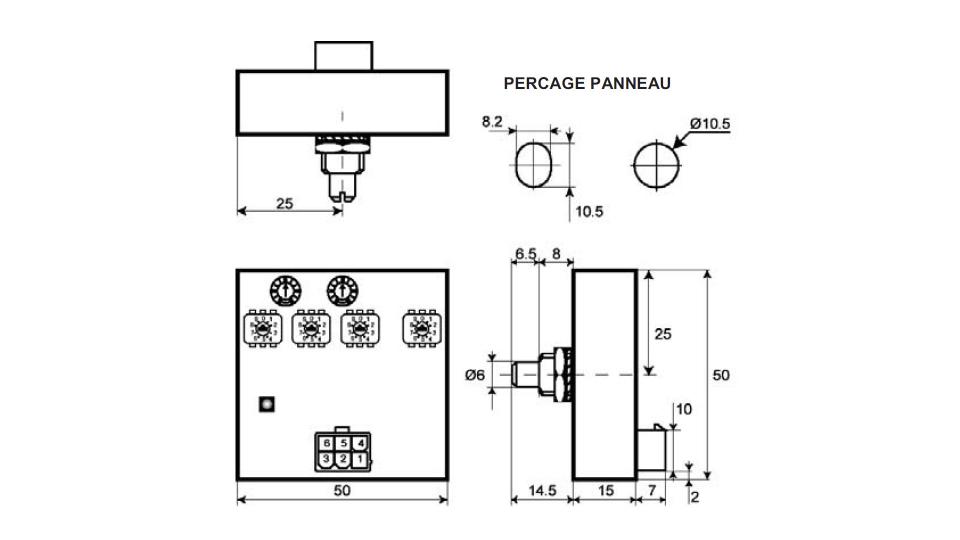

BE.500.100.100.007 - Encombrement

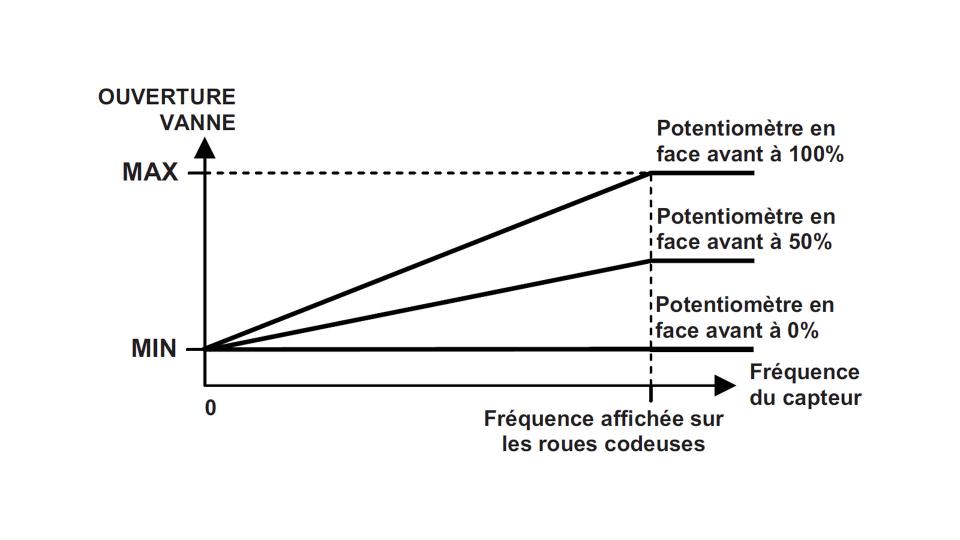

BE.500.100.100.007 - Fonctionnement auto

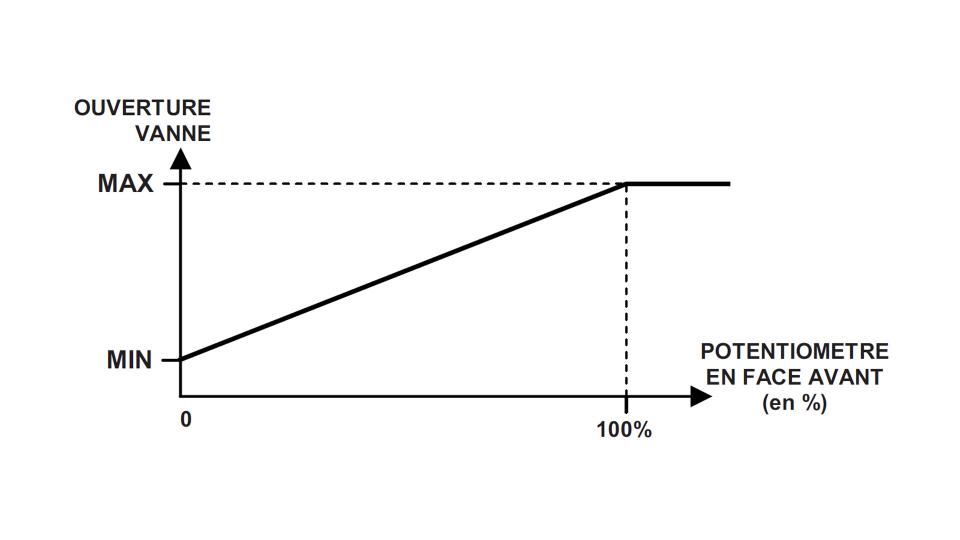

BE.500.100.100.007 - Fonctionnement manuel

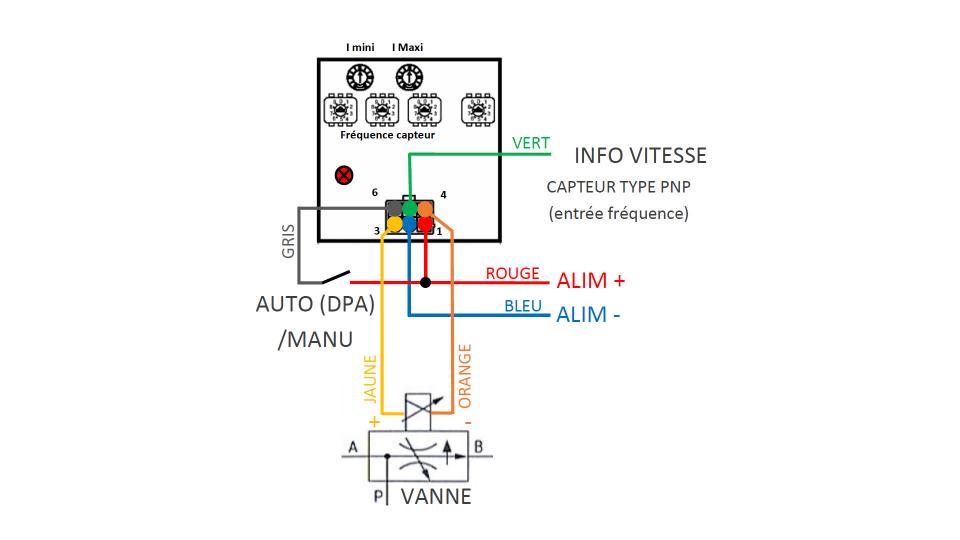

BE.500.100.100.007 - Schéma

BE.500.100.100.007
Catégorie du produit ou du composant : Électroniques | Cartes électroniques
Carte électronique 1PWM-DPA avec potentiomètre intégré

Tension d’alimentation 9 ÷ 32 VDC
Consommation hors vanne 1 ÷ 2 mA
Température de fonctionnement -30 ÷ +70 °C
Température de stockage -40 ÷ +90 °C
Courant d’alimentation de la vanne 0 ÷ 3 A
Dérive du courant de la vanne entre -30°C et +85°C 0 +/-0.5 %FS
Dérive du courant de la vanne entre 9V et 32V 0 +/-0.5 %FS
Fréquence du capteur 0,1 ÷ 1500 Hz
Présentation

Ce module régule l’ouverture d’une vanne proportionnelle en fonction d’une vitesse et/ou d’un potentiomètre. Le débit évolue entre un seuil minimum et un seuil maximum définis par 2 potentiomètres intégrés en face arrière. Le débit est maximum lorsque la fréquence du signal du capteur atteint la valeur indiquée par quatre roues codeuses intégrées en face arrière. Le débit est minimum lorsque la fréquence du signal reçue est égale à 0. Le potentiomètre de face avant ajuste le débit et permet ainsi d’obtenir précisément le débit voulu. Une entrée TOR permet de commander manuellement la vanne proportionnelle par le potentiomètre en face avant sans tenir compte de la vitesse issue du capteur. Une led rouge clignotante indique le bon fonctionnement du module.

Schéma
